لدينا العديد من الأنواع من ماكينات الحدادة بالقوالب المفتوحة. يتم تقسيمها وفقا للهيكل، يوجد النوع المائل بالأسطوانتين ونوع أربع أسطوانات. والمكبس الهيدروليكي بالحدادة لديه أسلوبان من نقل الحركة، الضغط الهيدروليكي وضغط الزيت. معدات صناعة المطروقات بالقالب المفتوح هذه تكون مستخدمة بشكل واسع في تصنيع الدلفنة، المحور، المغزل مع الأشكال المختلفة، مثل الشكل الأسطواني، الشكل الدائري، الشكل الحلقي الخ.
المواصفات التقنية لمكبس هيدروليكي بالحدادة
المكبس الهيدروليكي بالحدادة 35MN
الاسم
الضغط الاسمي
مساحة التغطية (عرض × طول) (m)
الارتفاع (m)
الطاقة (KW)
سرعة العمل القصوى
وحدة المعالجة
المكبس الهيدروليكي بالحدادة 35MN
35MN
16.6×18.6
13
3000
30mm /s
40T
المكبس الهيدروليكي بالحدادة 45MN
الاسم
الضغط الاسمي
مساحة التغطية (عرض × طول) (m)
الارتفاع (m)
الطاقة (KW)
سرعة العمل القصوى
وحدة المعالجة
المكبس الهيدروليكي بالحدادة 45MN
45MN
18.5×20.5
13.5
4000
30mm /s
40T
المكبس الهيدروليكي بالحدادة 63MN
الاسم
الضغط الاسمي
مساحة التغطية (عرض × طول) (m)
الارتفاع (m)
الطاقة (KW)
سرعة العمل القصوى
وحدة المعالجة
المكبس الهيدروليكي بالحدادة 63MN
63MN
23.6×23
14.5
5500
30mm /s
60T
المكبس الهيدروليكي بالحدادة 80MN
الاسم
الضغط الاسمي
مساحة التغطية (عرض × طول) (m)
الارتفاع (m)
الطاقة (KW)
سرعة العمل القصوى
وحدة المعالجة
المكبس الهيدروليكي بالحدادة 80MN
80MN
26.9×24.6
15.6
7800
30mm /s
100T
المكبس الهيدروليكي بالحدادة 125MN
الاسم
الضغط الاسمي
مساحة التغطية (عرض × طول) (m)
الارتفاع (m)
الطاقة (KW)
سرعة العمل القصوى
وحدة المعالجة
المكبس الهيدروليكي بالحدادة 125MN
125MN
33.5×26.9
19
11100
30mm /s
180T
المميزات البارزة للمكبس الهيدروليكي بالحدادة

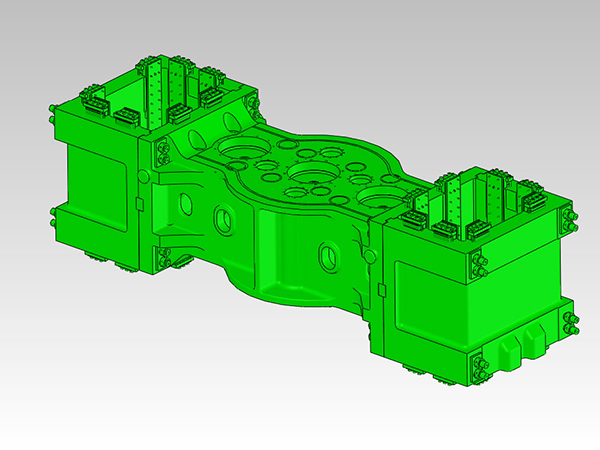

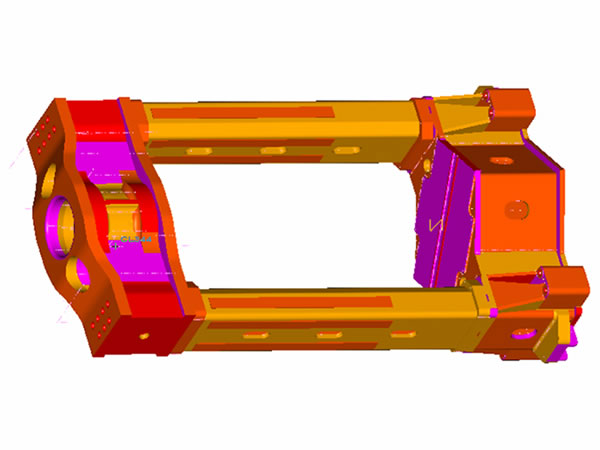

1. الجسم القوي
مع الهيكل المسبق الإجهاد المزدوج الأسطوانة وتكنولوجيا التحميل المسبق المتعدد القضبان، مكبس الحدادة الهيدروليكي يحقق التحسينات الكبيرة في صلابة الآلة، الاستقرار، القدرة المقاومة للتعب، عمر الخدمة وزيادة نطاق الحدادة اللامركزية.
2. أسطوانة نوع الكباس
من خلال استخدام العمود المفصلي، أسطوانة نوع الكباس تقلل العوائق الصلبة للذراع المتحرك والقوة الأفقية لوصلة الختم من الجلبة الدليلية، في الكباس الرئيسي، مما يعزز أداء الختم ويطول عمر الخدمة للجلبة الدليلية.
3. الهيكل المغلق تماما
أداء الختم الممتاز يساهم في تخفيض تشوه هيكل الآلة وفي تقليل الفجوة بين الأسطوانة والذراع المتحرك. بالإضافة إلى ذلك، مع تعديل الذراع المتحرك، يمكن ضمان أن الأسطوانة قابلة لتناسب مع اللوح الدليلي بشكل جيد.
4. الدقة العالية والاستعمال العالي
مع استخدام نظام التحكم المغلق الحلقة في الضغط والموقف، ماكينة الحدادة الهيدروليكية قادرة على تحقيق التحكم الدقيق في السرعة والموقف، مما يقلل وقع التجهيز واستهلاك الطاقة ويحسن دقة الحدادة واستعمال المواد.
5. وضع التجهيز المرن
يتم تصميم مع وظيفة اختيار الضغط والسرعة، المكبس الهيدروليكي بالحدادة قادرة على تصنيع المطروقات (مشغولات مشكلة بالحدادة) في السرعة المختلفة والضغط المختلف وفقا لتكنولوجيات التصنيع المختلفة. سرعة العمل القصوى تصل إلى 160mm/s.
6.الخطأ المنخفض
قمنا بتصميم نظام التحكم في الحمولة الكبيرة القصور الذاتي والموقف العالي الدقة لضمان خطأ السماكة من الحدادة بأقل من ±1mm.

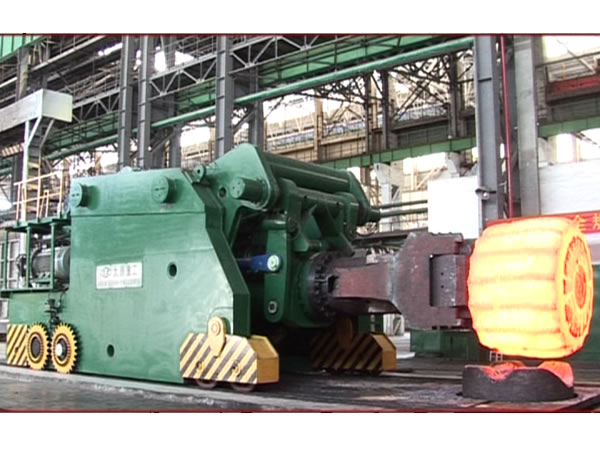

7. وحدة المعالجة التي تم تطويرها في مصنعنا
وحدة المعالجة من نوع سكة النقل تحقق الاستجابة السريعة، الدقة العالية، مما يؤدي إلى أفضل جودة الحدادة.
8. الكفاءة العالية
يتطابق المكبس الهيدروليكي بشكل جيد مع القوالب المتعددة الاستعمالات ومعدات الحدادة، مما يحقق المستوى العالي من الأوتوماتيك والميكانيكيا. لذا المكبس الهيدروليكي بالحدادة متميزة بالقدرة الممتازة في الوقت المساعد من التقطيع واستهلاك الطاقة، وتحسين كفاءة الإنتاج ومعدل التحميل.
هنا عينات من مكابس الطرق التي يستخدمها عملائنا على النحو التالي:
مكابس الطرق الحر الهيدروليكية

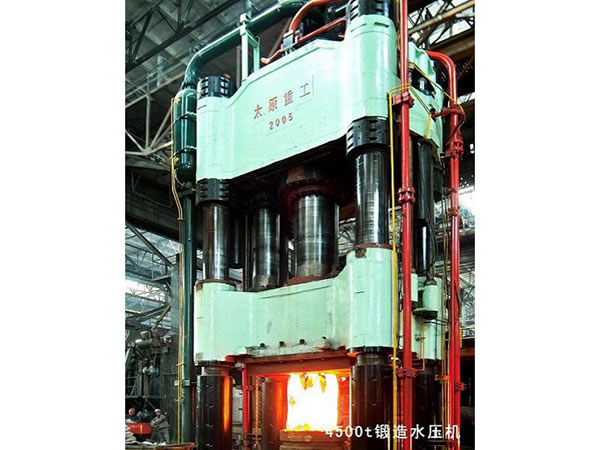

مكبس الحدادة بقالب مفتوح 45MN

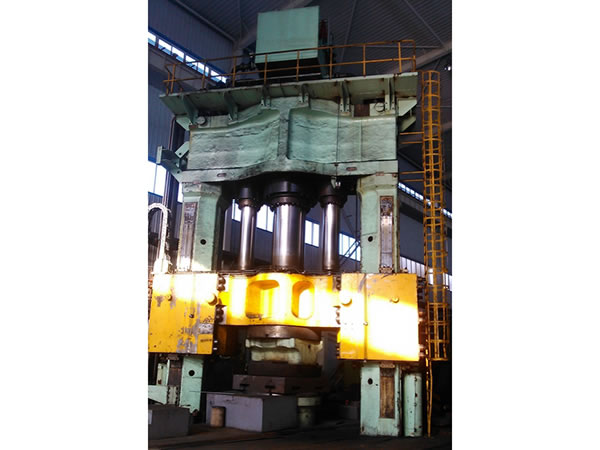

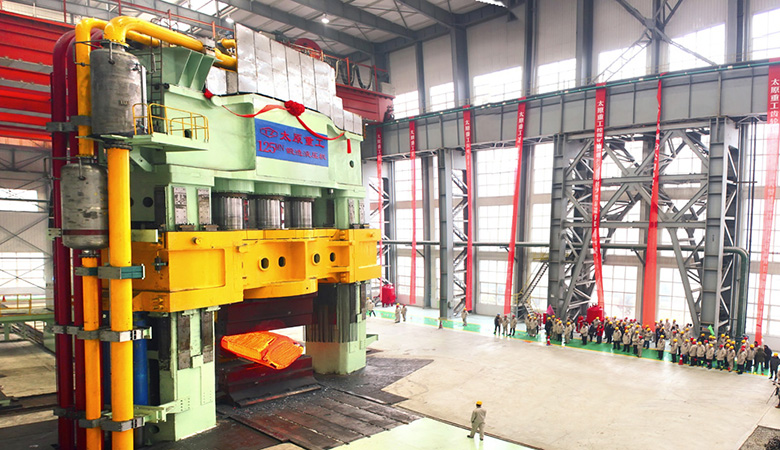

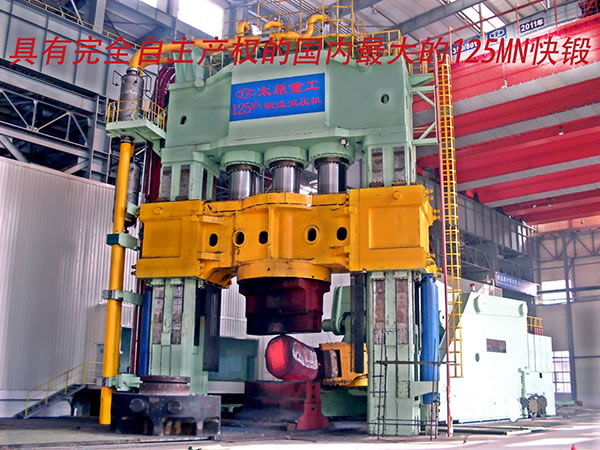

المكبس الهيدروليكي بالحدادة 125MN
مكبس الحدادة بقالب مفتوح 45MN
مكابس هيدروليك ذات خط السكة

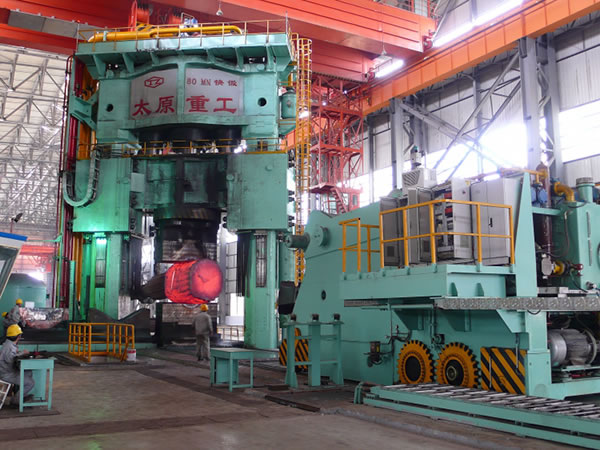

مكبس الحدادة بالقالب المفتوح مع وحدة المعالجة 80MN

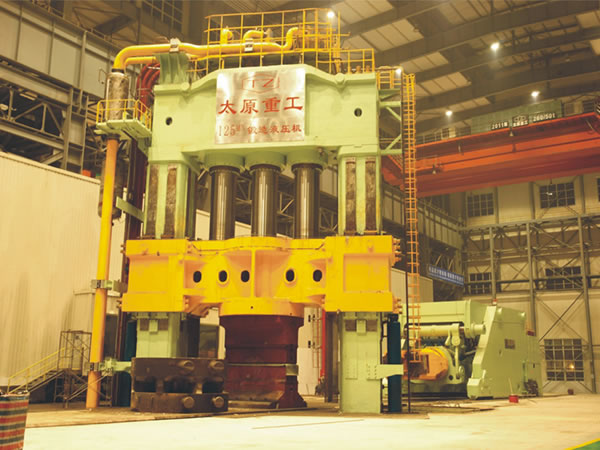

مكبس الحدادة العالي السرعة بقالب مفتوح 125MN مع وحدة المعالجة نوع مدار انتقالي
